Fabbricazione di anodi a giogo in acciaio fuso

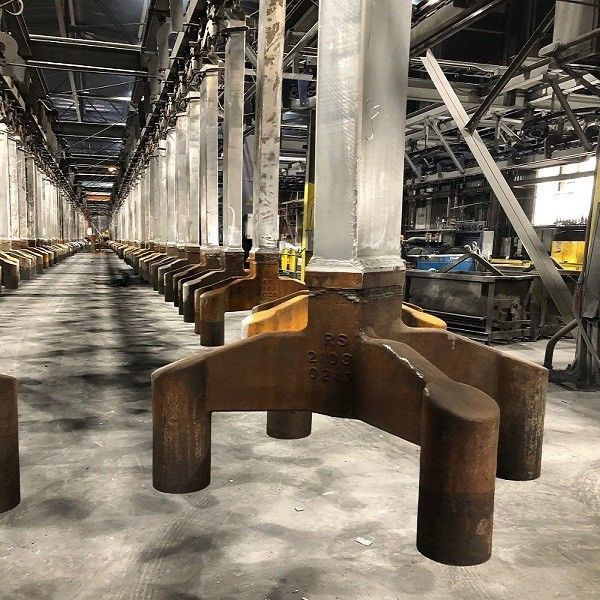

L'assemblaggio delle barre anodiche è costituito da uno stelo di barre in alluminio, un giunto di transizione e un giogo in acciaio fuso.

Stampo di canna di alluminio, in lega di alluminio estruso 6101F o 6063F, 1219 x 203 mm di lunghezza, la zona di contatto deve essere piatta RMS 250 priva di perline o proiezioni

Giogo di acciaio fuso:acciaio a basso tenore di carbonio, C max 0,25%, Si max 0,6%, Mn max 0,7%, P max 0,06%, S max 0,06%;

Normalizzazione del trattamento termico, trattamento superficiale R12.5

Articolo di transizione (TJ), piastra placcata in alluminio e acciaio.

1. Staffa di alluminio: la staffa di alluminio funge da conduttore elettrico nell'assemblaggio dell'anodo.La barra di alluminio è in genere fatta di alluminio di alta purezza per garantire una buona conducibilità elettrica.
2. Giogo d'acciaio: il giogo d'acciaio fornisce supporto meccanico e stabilità all'assemblaggio dell'anodo.È progettato per tenere il blocco di anodo carbonio in posizione e resistere alle forze generate durante il processo di fusione dell'alluminioIl giogo d'acciaio è di solito fatto di acciaio ad alta resistenza per garantire durata e affidabilità.
3. Blocco di anodo di carbonio: il blocco di anodo di carbonio è il componente principale dell'assemblaggio dell'anodo.È costituito da materiale carbonoso e è responsabile della reazione con l'ossigeno nell'alumina per produrre anidride carbonicaIl blocco di anodo carbonio si consuma gradualmente nel tempo e deve essere sostituito periodicamente.
4. Giunti di saldatura: i giunti di saldatura tra la canna di alluminio e il giogo d'acciaio sono cruciali per garantire un'affidabile connessione elettrica e la stabilità meccanica.Il processo di saldatura deve essere attentamente controllato per garantire saldature di alta qualità in grado di resistere alle dure condizioni del processo di fusione dell'alluminio.

II. Funzione dell'assemblaggio dell'anodo

L'assemblaggio dell'anodo nella cella di riduzione della sala di macinazione svolge un ruolo vitale nel processo di fusione dell'alluminio.

1. Conduttività elettrica: la barra di alluminio conduce la corrente elettrica dalla fonte di alimentazione al blocco di carbonio anodo.La corrente elettrica passa attraverso il bagno degli elettroliti e fa sì che l'allumina si dissocia in alluminio e ossigenoL'ossigeno reagisce poi con il blocco di carbonio dell'anodo, producendo anidride carbonica.
2. Supporto meccanico: il giogo d'acciaio fornisce un supporto meccanico al blocco di anodo carbonio, garantendo che rimanga in posizione durante il processo di fusione dell'alluminio.Il giogo aiuta anche a distribuire uniformemente il peso dell'assemblaggio dell'anodo e impedisce che si abbassi o crolli.
3. Dissipazione del calore: l'assemblaggio dell'anodo genera una quantità significativa di calore durante il processo di fusione dell'alluminio.prevenzione del surriscaldamento e dei danni all'assemblaggio dell'anodo.
4. Evoluzione del gas: mentre il blocco di carbonio dell'anodo reagisce con l'ossigeno nell'allumina, si sviluppa il gas anidride carbonica.L'assemblaggio dell'anodo è progettato per consentire l'eliminazione efficiente di questo gas dalla cella di riduzione, impedendo l'accumulo di pressione e garantendo un funzionamento sicuro.

III. Processo di fabbricazione dell'assemblaggio dell'anodo

Il processo di fabbricazione dell'assemblaggio completo dell'anodo a giogo di acciaio per saldatura di barre di alluminio comprende diverse fasi:

1. Preparazione del materiale: la barra di alluminio e il giogo d'acciaio sono realizzati con materiali di alta qualità che soddisfano i requisiti specifici del processo di fusione dell'alluminio.I materiali sono accuratamente selezionati per la loro conduttività elettrica, resistenza meccanica e resistenza alla corrosione.
2. Meccanica e fabbricazione: la canna di alluminio e il giogo di acciaio vengono lavorati e fabbricati alle dimensioni e alle forme richieste.Il processo di lavorazione deve essere preciso in modo da garantire un'adeguatezza stretta tra i componenti e una connessione elettrica affidabile.
3. Saldatura: la canna di alluminio e il giogo d'acciaio vengono saldati con un processo di saldatura appropriato.Il processo di saldatura deve essere attentamente controllato per garantire saldature di alta qualità in grado di resistere alle dure condizioni del processo di fusione dell'alluminio.
4. Controllo della qualità: l'assemblaggio di anodi è sottoposto a rigorosi controlli di qualità per assicurare il rispetto delle norme richieste.prove di conduttività elettrica, prove di resistenza meccanica e prove non distruttive.
5. Imballaggio e spedizione: una volta superato il controllo di qualità, l'anodo viene imballato e spedito alla fonderia di alluminio.L'imballaggio deve essere progettato in modo da proteggere l'anodo durante il trasporto e lo stoccaggio..

IV. Importanza della qualità nell'assemblaggio dell'anodo

La qualità dell'assemblaggio completo di anodi a giogo di acciaio con barre di alluminio di saldatura è cruciale per il funzionamento efficiente e affidabile della fonderia di alluminio.

1. Efficienza elettrica: un gruppo di anodi di alta qualità con una buona conducibilità elettrica garantisce una conduzione elettrica efficiente,riduzione del consumo energetico e aumento della produttività del processo di fusione dell'alluminio.
2. Stabilità meccanica: un gruppo di anodi robusto e resistente con giunti di saldatura affidabili fornisce stabilità meccanica, impedendo danni al blocco di carbonio dell'anodo e garantendo una lunga durata di vita.
3. Sicurezza: un gruppo di anodi correttamente fabbricato con buone caratteristiche di dissipazione del calore e di evoluzione del gas contribuisce a garantire un funzionamento sicuro della fonderia di alluminio,riduzione del rischio di incidenti ed esplosioni.
4. Risparmio economico: un gruppo di anodi di alta qualità con una lunga durata di vita riduce la frequenza delle sostituzioni e della manutenzione, con conseguente risparmio di costi per la fonderia di alluminio.
